LX型0.5-5噸電動單梁懸掛起重機新說明書

2021-01-28 03-01-08

618次

　　河南礦山起重機廠家推送：LX型0.5-5噸電動單梁懸掛起重機新說明書

　　LX型電動單梁懸掛起重機(以下簡稱起重機)為一般用途起重機，多用于機械制造裝配，倉庫，山洞等場所，起重機主要由橋架，金屬機構，電動葫蘆，運行機構，電氣設備等四部分組成，是按標準JB1306-73設計制造的，與CDI，MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重機量為0.5-5/噸，適用跨度為3-16米，工作環境溫度為-30～35℃范圍內。

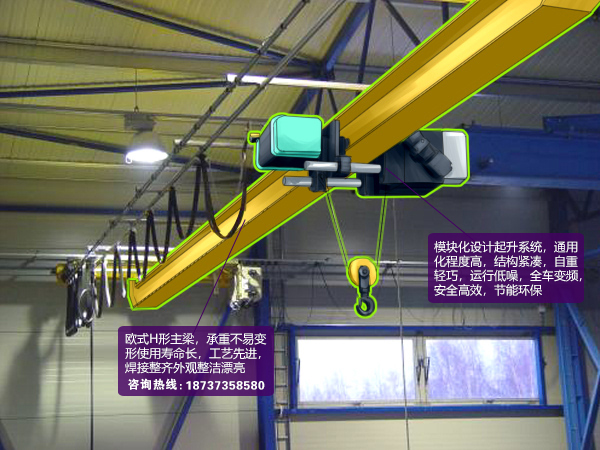

歐式電動單梁

　　本產品各部分的結構特點如下：

　　1. 運行機構

　　本產品是采用分別驅動形式，制動靠錐形制動電機來完成，傳動是采用“一開一閉”式齒輪傳動，其具體結構幾乎完全與CDI，MDI型電動葫蘆運行小車相同。

　　2. 電氣設備

　　本產品為地面操縱形式，電機采用鼠籠型，電器控制較簡單。本起重機均設有起升限位開關、終點行程開關等。電源引入分滑輪集電器形式和軟纜引入器形式，如用戶不提出要求我廠按滑輪集電器供貨，如用戶對集電器安裝尺寸有特殊要求，可由用戶自已更換。采用滑輪集電器的供電滑線可采用ф8-10圓鋼架設，起重機的軌道要良好接地，接地電阻不應大于4歐姆。

　　3. 主梁結構

　　主梁(橋架)分兩種形式，小噸位，小跨度的產品主梁由型鋼(工字鋼+槽鋼)組成并采用了無端梁的結構形式，大噸位，大跨度的產品主梁是采用鋼板壓延成形的U型槽鋼與工字鋼組焊成箱形實腹梁，端梁是由槽鋼組成的，主端梁由允許擺動一很小角度的單鉸(銷軸連接，使起重機各車輪性能更好地與軌道接觸，不致懸空，此外由于連接可拆，運輸方便。

　　4. 電動葫蘆

　　電動葫蘆可起升重物并沿主梁縱向移動，LX型電動單梁懸掛起重機是由LX型電動單梁橋式起重機與CD1，MD1型電動葫蘆組合的一種產品，它的主梁幾乎同LD型單梁起重機相同，運行機構及走輪完全與CD1型電動葫蘆運行小車相同。
